銅線IMC覆蓋率分析系統
The Inter-Metallic Compounds Coverage Analysis of Wire Bond Package Reliability for Ball Bonding on Pads
應用介紹
INTRODUCTION
半導體封裝其內部接合方式,可分為打線接合(Wire Bonding, 又名銲線接合或引線鍵合)、捲帶式自動接合(Tape Automated Bonding, TAB)與覆晶接合(Flip Chip Die Bond)。其中,打線接合(Wire Bonding),是利用線徑 15-50 微米的金屬線材,將線材銲接在晶片(Chip)的鋁墊(Pad)與封裝基板的導腳(Finger)或其他電子元件的銲點上,做為晶片電性訊號與外部連接傳遞之橋樑,由於製程發展時間較長,相關設備與技術已趨於穩定成熟、成本低、佈線彈性高,是半導體應用最廣泛使用的積體電路封裝接合技術,在封裝製程中仍佔有很重要的應用地位。
打線接合(Wire Bonding)所使用之金屬材料主要有金線、銀線、銅線、鋁線等,其中鋁線、銅線主要用於中低階電路,貴金屬線在中高階產品之佔有率則超過80%。在過去幾年銲線所使用之金屬材料一直以金線為主流,由於「金」具備穩定性高、質軟、延展性佳等物理特性,被用於積體電路封裝之打線接合時,其良率、生產效率及線徑微細化等表現,皆相當不錯。然而近年來黃金價格一路上漲,使半導體封裝業者與IC設計業者在成本效益考量下,轉而積極投入「銅」打線技術的研發,逐漸以銅線取代金線,除了銅線的價格比金線低廉,銅線也具有優異的導電性、導熱性與高延展及斷裂強度,接合的阻抗也比金線小,在相同線徑的條件下,可以承載比金線更大的電流量,散熱速度也高於金線,可提高元件的冷卻效率,是具有發展性的金線替代材料。


對於銅線銲接製程來說,緊密的銅-鋁接觸是產生良好介面金屬共化物(Inter-Metallic Compound, IMC,又稱介金屬、金屬化合物、金屬互化物)的重要條件,它可以提供晶片與外部接點鍵合成穩定且堅固的導電通路;反之,IMC覆蓋面積或IMC覆蓋率(IMC Coverage)不佳,或者鋁擠出過大,也有可能造成水氣由此間隙侵入,導致IMC Crack的現象發生,嚴重的話會可能發生銅球脫落問題,進而影響產品良率。介面金屬化合物(Inter-Metallic Compound, IMC)是兩種以上金屬元素以「固定比例」所形成的化合物,是一種「化學反應」後的結果,屬於純物質,不是合金(Alloy)也不是純金屬,但也有人把IMC歸類為合金(Alloy)的一種。

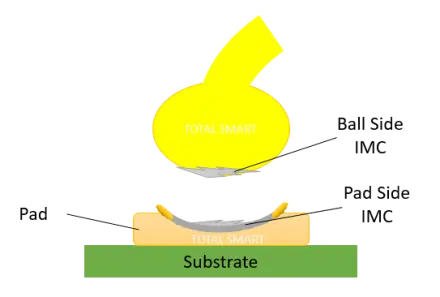

銅線IMC覆蓋率分析系統應用於打線接合(Wire Bonding)製程,不論是光學顯微鏡(Optical Microscope, OM)或掃瞄式電子式顯微鏡(Scanning Electron Microscope, SEM)取像之IMC照片,即Ball Side IMC與Pad Side IMC,皆提供完整的IMC Coverage自動化分析解決方案,亦可依照分析需求設定銲線線寬、銲嘴直徑或鋁擠型輪廓做為分析選取範圍,準確的量化分析出介金屬覆蓋率(IMC Coverage)、介金屬覆蓋面積(IMC Coverage Area)及介金屬長度(IMC X/Y Length)等品質管制數據,也可直接量測鋁擠出X和Y方向的長度,軟體操作簡單,只需幾個簡單的操作步驟,即可快速選取IMC共金材料的面積,同時導出IMC共金與Non-IMC非共金之面積百分比,分析完成後還可依需求匯出Excel分析報告或上拋分析結果至資料庫,絕對是封裝打線製程品質量化分析的最佳利器,亦是驗證產品可靠度與調整製程參數的必備工具。
IMC 分析取樣方式 (OM vs SEM)
支援不同顯微鏡取像與打線端點的精準辨識
| 取像端點 | 光學顯微鏡 (OM) | 電子顯微鏡 (SEM) |
|---|---|---|

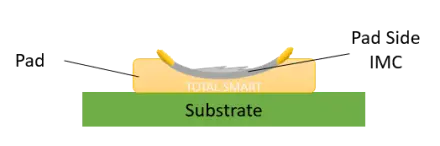

| Pad Side 鋁擠形 | ![]() |
![]() |
| Pad Side 銲嘴/銲球直徑 | ![]() |
![]() |
| Ball Side 銲球斷面 | ![]() |
![]() |
系統核心分析功能
ANALYSIS FEATURES
IMC 覆蓋率分析功能介面
IMC Coverage Analysis Function & User Interface
軟體操作界面語系支援英文、繁體中文和簡體中文,提供直觀的視覺化分析環境。

IMC 覆蓋率分析
IMC Coverage Analysis
IMC分析用於評估打線焊接材料中的介金屬化合物之覆蓋率,透過演算法強化介金屬分佈區域影像,再透過影像處理與分析技術對其形態和分布進行量化,提供客觀且可靠的製程量測數據。
IMC Coverage
IMC X/Y 長度量測
IMC X/Y Length Measurement
針對介金屬所覆蓋分佈區域,透過精確的水平與垂直長度量測,可準確計算 IMC 層的極端擴展範圍,適用於打線銲接界面與材料接合的品保評估。
IMC X/Y Length
多樣化量測參數
A Variety of IMC Measurement Parameters
內建多種業界常用的 IMC 量測模式與參數設定,可根據 OM 取得影像,針對不同應用需求(如圓形選取或不規則鋁擠選取)進行最佳化分析,大幅提高測試效率。
IMC Parameters

SEM 與 OM 影像皆可相容
Both SEM & OM Images Are Compatible
不論是掃描式電子顯微鏡 (SEM) 或光學顯微鏡 (OM) 所拍攝的 IMC 照片,只需簡單切換分析模式,就可以直接進行 IMC 量測。且 Ball Side 或 Pad Side 皆完美支援 IMC Coverage 分析。
Flexible Image Source

多筆量測與統計分析
Multiple Measurement & Statistical Analysis
系統全面支援多筆 IMC 測試數據連續量測,並自動統計面積、分布範圍、標準差、最大最小值等關鍵數值,讓繁瑣的數據結果一目瞭然。
Statistics

適用各類銲線材料
Applicable to Various Bonding Wires
支援金線、銀線、銅線等多種銲線材料,適用於各式積體電路封裝打線接合之介金屬覆蓋率分析。若有特殊材質需求,中惠科技亦可提供專屬客製化分析服務。
Wire Bonding
依銲嘴/銲球直徑計算覆蓋率
Based On Welding Nozzle Diameter
針對打線製程所使用的銲線材料延展性及物理特性需求,IMC Coverage 的量測參數可選擇依「銲嘴直徑」或「銲球直徑」做為計算總面積的基礎,使分析數據更貼合實際規範,提升製程評估穩定性。
Nozzle Setting

快速量測、一鍵匯出
One-Click Measurement and Export
一鍵自動將分析數據統計並匯出至 Excel 報表,系統會自動在匯出報告中附加原始影像,並同步疊加標記 IMC Coverage 量測輪廓結果,省去人工排版的困擾。

建議系統需求
SYSTEM REQUIREMENTS
- 作業系統:Windows 11 專業版 64 bit / Windows 10 專業版 64 bit
- 處理器:Intel® Core™ i7,3.0GHz (建議 16 核心以上,最少 4 核心)
- 記憶體:16GB RAM 或更高
- 硬碟空間:1TB HDD 或 512GB SSD (系統可用空間需 20GB 以上)
- 顯示卡:NVIDIA GeForce RTX 或同級產品,具備 8GB 顯示記憶體 (選配)
- 介面:需具備 USB Port 以供硬體加密鎖 (Dongle) 使用
- 軟體環境:Microsoft Excel 2021(含)以上版本
- 模組需求:Add-in Module for Image-Pro
